近日，中國環境投資聯盟、環境企業家聯合會組織第十屆環境企業家國際研修班（日本）走進日本著名的“地下宮殿”——埼玉縣東部的首都圈外郭防水路。因其長177m寬78米的調壓水槽造型宏偉，而獲“地下神殿”之美名。讓我們一起走進這座世界最大、最先進的地下排水系統。取經”城市的良心，啟發海綿城市建設經驗。

從1992年日本開始大興土木

斥資2400億日元(約合人民幣200億元)

耗用14年時間

建起了世界上最大的地下排水系統

—— 首都圈外郭放水路

又稱 “G-Cans計劃”

▲ 排水系統示意圖

整個系統處于地下50米深處

是一條總長為6300米

直徑10.6米的巨型隧道

全程使用計算機遙控

并在中央控制室進行全程監控

堪稱世界最先進的排水系統

▲ 排水過程由計算機遙控，可以在中央監控室全程控制

它位于日本琦玉縣，連接著東京市內

長達15700公里的城市下水道

從里面看，感覺整個排水系統

充滿了工程的嚴謹性與藝術感

被稱之為日本的“地下神殿”

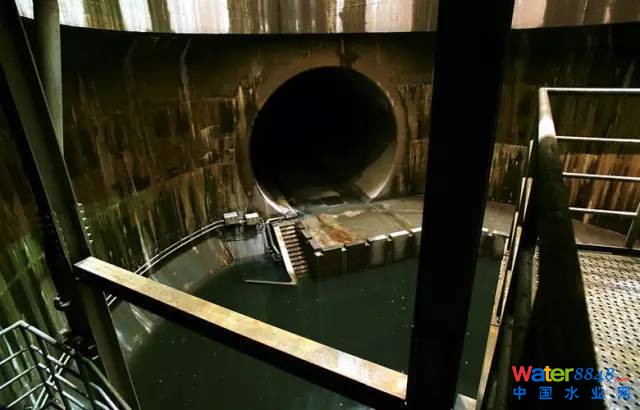

排水系統是隧道通過五個

約70米深、直徑約30米的立坑

連通地面的河流、河溝，作為分洪入口

立坑大到什么程度呢？這么說吧

每個的容積可以放得下一座

美國的自由女神像或是一艘航天飛機

▲ 立坑

隧道的末端是一個大型蓄水池

這個蓄水池有四臺

由燃?xì)廨啓C(jī)驅動的大型水泵

地面上的水流入小河溝之后

會排入立坑中

當立坑中的水儲存到一定程度

就會排到調壓水槽中

調壓水槽儲存一定的水量之后

水泵會被打開

將水以200立方米/秒的速度排入江戶川

最后水會被排入大海

當水儲存到一定量才會被排出去

也就是說這個排水系統還有儲水功能

這還能有效避免旱災，為旱災做準備

具體的程序如圖

注：暴雨襲來，從小河里溢出來的水通過下水道流向地下的立坑中。

河道堤壩經過修繕，建設了專門的“越流堤”，即河流水位上升到一定程度后，便從堤上專門的入口進入下水道，流入立坑中。越流堤一般與周圍最低地點一樣高。

注：立坑中的雨水儲存到一定程度后，經過地下的隧道，流入調壓水槽中。

地下隧道橫斷面直徑達到了10m，使用了渦輪掘進機，也就是修穿山公路隧道那種裝置

注：當調壓水槽內儲存了一定水量之后，排水泵打開，雨水迅速排向江戶川。

排水泵馬力達到了14000，排水量達到驚人的200立方米每秒。（參考：著名的二灘水電站，排水量是4500立方米每小時，不到80立方米每秒。也就是說，東京的這套地下排水設施，堪比一個中型的水電站！）

調壓水槽內部

高18米、寬78米、深177米

巨大的調壓水槽帶來極大的視覺沖擊

擁有商用寫字樓的高度和足球場的寬度

從頂層至底層，需要下116層樓梯

深不見底！

與天井高度同為18米，重約500噸

它們不單支撐著天井，同時

還發揮著防止導入的水流過多時

設施自身“屈服”于水的浮力而產生的意外

由59個巨大的水泥柱支撐的

大容積地下宮殿很有異次元的風格

是許多影視作品的取材地

也是很多人們拍攝婚紗的首選地

平時這些地方都是空著

一旦暴雨來襲

便成為了調節水量的空間

在這個排水系統建好之后

日本暴雨季節受洪災影響的房屋

從以前的41544家減少到了245家

浸水面積也從

以前的27840公頃減少到65公頃

其實在1900年

日本就制定了《舊下水道法》

開始鋪建排污水的排水管

1958年又頒布了新的《下水道法》

1964年還成立了“下水道協會”

統一化管理下水道的建設

日本的下水道管理方式

也從以前的“合流式”到現在的“分流式”

將生活用水和污水分開處理

提高水資源的利用率

▲“分流式”排水

從各種措施可以看出來

日本對災害的防御能力

在避免不了災害的情況下，做到

盡可能降低生命財產的損失

雨果在《悲慘世界》中這樣結尾

人類的歷史

反映在下水道的變革和變遷當中

畢竟，我們不能左右自然

但是，我們能做到的是

盡可能減少自然災害帶來的損失
